泵用机械密封叠环的安装方式以及密封效果
来源: | 作者:www.tzgmjx.com | 发布时间: 2019-04-23 | 186 次浏览 | 分享到:
泵用机械密封叠环的安装
1、对机、泵以及机械密封的配合部分技术要求:
a.轴弯曲度不得超过0.05mm。
b.轴在安装机械密封处的振摆量不得大于0.1mm。c.轴的轴向窜动量不允许大于0.5mm。d.安装机械密封部位轴制造公差为h8,光洁度1.6
泵用机械密封叠环的安装
1、对机、泵以及机械密封的配合部分技术要求:
a.轴弯曲度不得超过0.05mm。
b.轴在安装机械密封处的振摆量不得大于0.1mm。c.轴的轴向窜动量不允许大于0.5mm。d.安装机械密封部位轴制造公差为h8,光洁度1.6。e.安装动环密封圈的轴(轴套)端部以及安静环密封圈的密封压盖(或壳体)的端部应做成倒角并修光。2、泵用机械密封的安装要求:
a.部件内各零件均符合图纸要求。b.上紧压盖时应在联轴器找正后进行,压紧螺丝应均上紧,防止法兰面偏斜。c.弹簧的压缩量按图纸规定进行允许误差±2mm。
d.动环安装后必须保证动环能在轴上灵活移动。

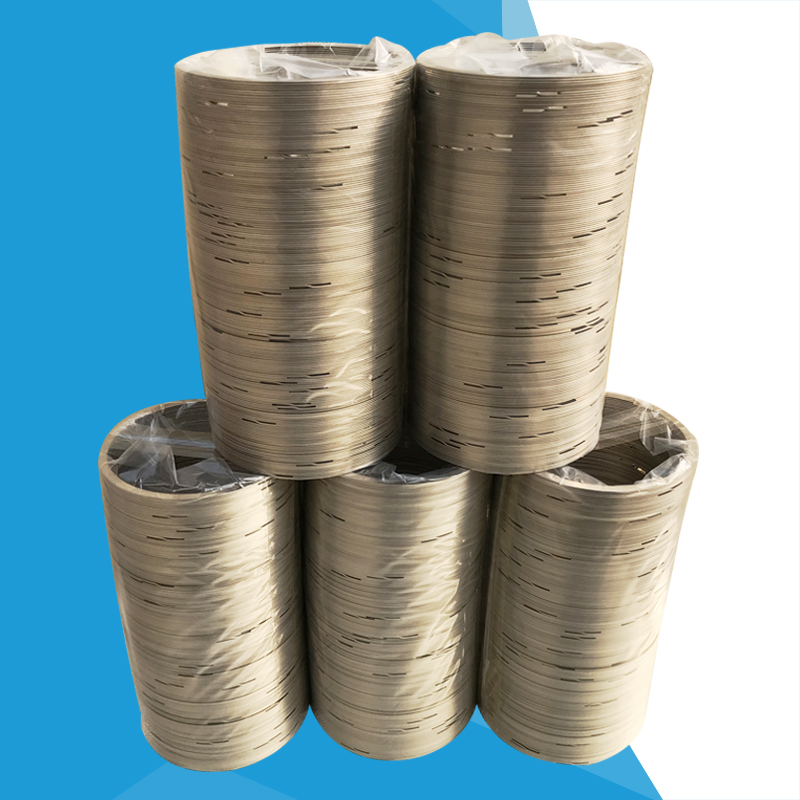

泵用机械密封叠环
泵用机械密封叠环的冷却和冲洗
1、前一种冷却形式由泵的出口或高压端,将输送的干净介质,直接冲洗密封端面,然后进入泵腔内,通过介质的不断循环,将磨擦端面的的磨擦热带走达到冷却的效果。2、第二种冷却方式
在前一种冷却形式的基础上在静环的背部增加一冷却水套,冷却效果有所改善,并可以冲洗,收集泄露出来的液体。当密封介质温度>150℃时除了在冷却水套中通过冷却水及静环背部冷却外,应采取强制冷却措施。即从泵出口的干净介质应预先经热交换器冷却至50℃时。再进入密封腔冷却冲洗,该形式是冷却效果良好的一种。
3、如介质中含有颗粒或杂质,必须采用过滤措施,把常温干净冲洗液输入密封腔内。
